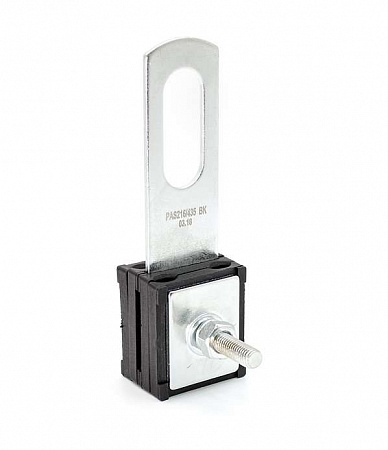

Зажим анкерно-поддерживающий PAS 216/435 (2х16-4х35кв.мм) (SO 80) ВК 20601111

• НАЗНАЧЕНИЕ Анкерно-поддерживающий зажим PAS 216/435 применяется для анкерного и промежуточного крепления 2-и 4-жильного проводов СИП сечением 16-35 мм2. • ОБЛАСТЬ ПРИМЕНЕНИЯ Универсальная конструкция зажима позволяет легко превратить его в анкерный или поддерживающий зажим поворотом фиксирующего элемента на 90° путем ослабления болта. Рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию. Крепление на крюк. • ПРИНЦИП ДЕЙСТВИЯ Последовательность операций монтажа: - ослабить гайку гаечным ключом на 17 мм. - расправить скрутку СИП и поместить отдельные жилы в предназначенные для этого каналы корпуса зажима. - зафиксировать жилы в каналах корпуса зажима путем затягивания гайки с фиксированным моментом затяжки – 35 Н·м. - натянуть провод вместе с зажимом и установить зажим на монтажный крюк (кронштейн). - необходимый инструмент для монтажа – гаечный ключ на 17 мм. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартную комплектацию входит основное устройство.
