Реле коммутационное
Реле коммутационное
Реле промежуточное PK-2P/Un (монтаж на DIN-рейке 35мм 24В AC/DC 2х8А 2P IP20) F&F EA06.001.008
- Артикул:
- EA06.001.008
- Глубина:
- 65
- Артикул:
- EA06.001.001
- Глубина:
- 65
- Артикул:
- 553482300040
- Глубина:
- 27.7
- Артикул:
- A8028-20042400
- Глубина:
- 34
- Артикул:
- 285356
- Глубина:
- 35.5
- Артикул:
- OGR-1-2C-DC24V
- Глубина:
- 27
- Артикул:
- rps-23-1-24DC
- Глубина:
- 28
- Артикул:
- EA06.001.004
- Глубина:
- 65
- Артикул:
- 280980
- Глубина:
- 76.4
- Артикул:
- rpat-22-2-230AC
- Глубина:
- 32
Коммутационные реле для управления электрическими цепями
В каждом проекте важно разделить сигнальные и силовые линии - это задача коммутационных реле. Такие реле используют для автоматизации, управления насосами, вентиляцией, конвейерами, а также в охранных и пожарных системах.
В каталоге «Юникабель» есть промышленные и модульные коммутационные реле известных марок. Они подойдут сервисным бригадам, проектировщикам и частным мастерам в Москве.
Как выбрать реле:
-
Определите напряжение катушки — оно должно совпадать с управляющим сигналом (12/24/230 В AC/DC).
-
Выберите нужный тип контактов: переключающие (CO), нормально разомкнутые (NO) или нормально замкнутые (NC).
-
Учтите номинальный ток — выбирайте реле с запасом по нагрузке. - Подберите удобный способ установки: на DIN-рейку, розетку, панель или печатную плату.
-
Важно знать размеры реле — ультратонкие модули экономят место.
-
Нужна ли индикация работы и кнопка теста — это ускорит обслуживание.
-
Уточните рабочий ресурс реле и материал контактов — особенно для частых включений или агрессивной среды.
-
Для модульных реле проверьте совместимость с выбранной розеткой или разъёмом.
Примеры использования реле
- Для быстрого разделения цепей и проверки статуса подойдут DEKraft ПР-102, JZX с LED.
- Для управления катушками контакторов используйте РЭК 77/78 (IEK) или РП‑серии.
- В щитах с ограниченным местом актуальны ультратонкие Finder, RTII, AVERES.
- Для адресных систем возьмите линеек Рубеж РМ‑серии.
- Для быстрого ремонта используйте универсальные реле в розетках — их легко заменить.
| Модель | Катушка / питание | Контакты | Ток контактов | Монтаж | Особенности и применение |
|---|---|---|---|---|---|
| РЭК 77-4 (IEK RRP10-4-10-220A) | 220 В AC | 4 переключающих (4 CO) | 10 А | Розетка / панель | Универсальное реле для интерфейсных задач, замена в щитах |
| PK-2P/Un (F&F EA06.001.008) | 24 В AC/DC | 2 переключающих | 2×8 А | DIN-рейка 35 мм | Промежуточное реле для щитов, компактный модуль |
| PK-1P/Un (F&F EA06.001.001) | 12 В AC/DC | 1 переключающий | 16 А | DIN-рейка 35 мм | Подходит для управления катушками и малых нагрузок |
| ПР-102 (DEKraft 23838DEK) | 24 В DC | 2 контакта | 5 А | Розетка / DIN | LED-индикация, простая диагностика |
| Finder 553482300040 (миниатюрное) | 230 В AC | 4 CO | 7 А | Монтаж в розетку | Компактное решение для ограниченного пространства |
| РМ-4К-R3 (Рубеж) | Адресный модуль | 4 канала реле | — | Модульный монтаж | Адресная автоматика, интеграция в щиты безопасности |
| Finder 345170240010 (ультратонкое) | 24 В DC | 1 CO | 6 А | Розетка / щит | Ультратонкое, экономия места в щите |
| РЭК 77-3 (IEK RRP10-3-10-012D) | 12 В DC | 3 переключающих | 10 А | Розетка / панель | Интерфейсные задачи, малые автоматики |
| РП21М-004 (Электротехника МПО) | 24 В DC | — | — | DIN-рейка | Надёжное промежуточное реле для щитов |
| JZX-22F(D) (CHINT 285356) | 24 В AC | 3 контакта | 5 А | Розетка | Стандартное промежуточное реле с LED-индикацией |
| РЭК 78-3 (IEK RRP20-3-05-220A) | 220 В AC | 3 переключающих | 5 А | Розетка / панель | Для слаботочных цепей и управления сигналами |
| OptiRel RM38-51-24U (КЭАЗ) | 24 В | — | — | Модульный | Релейный модуль для стандартных щитов |
| RPAt 22/2 (EKF) | 230 В | 2 переключающих | 8 А | DIN-рейка | Кнопка и мех. индикация для сервисных работ |

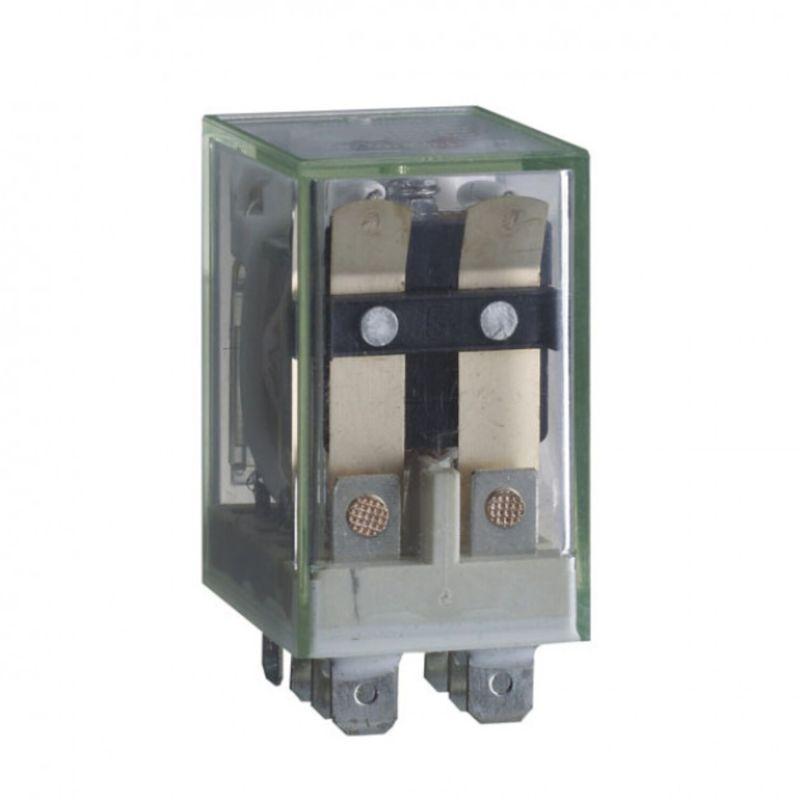

| NJX-13FW/2ZS (CHINT) | — | 2 контакта | 5 А | Розетка | Бюджетное промежуточное реле |
| Finder 553490240040 (4 перекидных) | 24 В DC | 4 перекидных | 7 А | Розетка | Подключение нескольких цепей в одном корпусе |
| РП slim / RPS series (AVERES / EKF) | 24/230 В | 1–4 контакта | 5–10 А | DIN-рейка | Компактные решения для экономии места |
| РПЛ-122М (Электротехник) | — | 2з+2р | 16 А | — | Высокая коммутационная способность для нагрузок до 16 А |
Чек-лист перед покупкой
Для правильного подбора реле мы зададим вам несколько важных вопросов, чтобы точно определить какое коммутационное реле вам купить, чтобы оно решило конкретную задачу. Вот несколько таких вопросов:
- Какое у вас управляющее напряжение и тип сигнала?
- Какой ток нагрузки? Какой тип нагрузки (индуктивная или резистивная)?
- Где и как будете ставить реле? - Нужны ли LED-индикация и кнопка теста? - Какой ресурс контактов нужен? Из какого материала должны быть контакты? - Ограничено ли место в щите? - Совместимо ли выбранное реле с розеткой или разъёмом вашей системы?
